800 kVaの上と下の分布トランスの比較

Conso Electrical Science and Technology Co.、Ltdは、2006年から10 kVから35 kVの流通トランスを生産しています。コンソーエレクトリックは、設計と製造に関する広範な豊富な経験を蓄積しています。コンソーのエンジニアは、それを信じています10 kV分布トランス800 kVAの上から下の技術仕様と製品構造に大きな違いがあります。

1.技術仕様に対する配電変圧器の違い：

分布変圧器の容量が大きいほど、より大きな定格電流をサポートできます。さらに、800 kVaを超える配電トランス内圧と電流の安定性について、より深刻な保護が必要です。

A.内部圧力：トランス内で深刻な障害が発生すると、大量のガスが生成されます。断熱性の老化を加速し、熱散逸能力を低下させます。変圧器の内部圧力が臨界値を超えると、爆発を引き起こす可能性があります。容量分布変圧器は、1つの動作障害により多くのガスを作成します。この時点で生成されたガスの量は深刻な結果を引き起こすのに十分であるため、IEC 60076に従って800kVA以外の容量を超える容量を超える分布および電力変圧器を使用する必要があります。

B.電流安定性：分布変圧器と電力変圧器のより大きな容量は、プライマリとセカンダリの両側からより多くの回路を持ちます。より敏感な回路ブレーカーとCTが必要になり、分布トランスが近接端と遠端の両方の配信ラインから保護する必要があります。分布トランスの2つの主要な保護は、差動保護と現在のクイックブレイク保護です。

2.製品構造に対する配電変圧器の違い：

運用上の障害は、より大きな容量分布変圧器からより深刻な結果をもたらすためです。より強固な内部構造と敏感なコンポーネントを持つには、より大きな容量分配変圧器が必要です。

分布変圧器を短絡から保護するために、より深刻な電気エネルギーが放出されるため、より強固な内部構造を設計するものとします。さらに、800 kVAを超える分布変圧器は、フォイルラップなどの連続またはスパイラル巻線を採用します。一方、大容量分布トランスは、より強力な冷却システムを必要とします。特にトランスが過負荷になっている場合、800 kVAを超える一部の分布変圧器にFOOR冷却法を採用する必要があります。

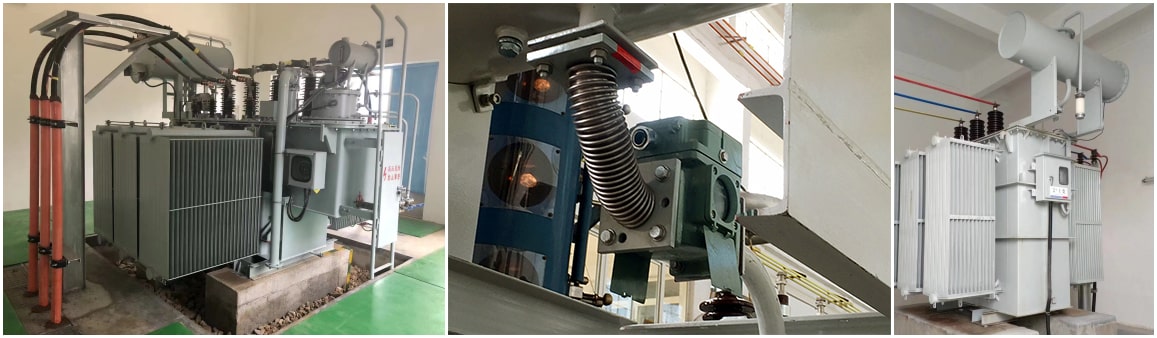

大きいので分布および電力変圧器運用上の障害でより多くのガスを生成します。ガスリレーは、分布変圧器に装備されているものとします。マイナーガスが分布変圧器の上部を集めたときにアラームを鳴らし、内部圧力がひどい増加をしたときに主回路ブレーカーを遮断します。さらに、内部圧力を整えるために、断熱症の老化から生き残った配電変圧器を保護するために、変圧器の息抜きも採用されます。一方、停電による損失を減らすために、800 kVAを超える一部の分布トランスは、無負荷タップチェンジャー（NLTC）ではなく、オンロードタップチェンジャー（OLTC）を装備する可能性があります。

分布変圧器は、800 kVAの上から下の製品構造と製品構造の両方と明らかな違いがあります。これは、より大きな容量分布変圧器が運用上の障害から生き残るために、より深刻な保護を必要とするためです。
