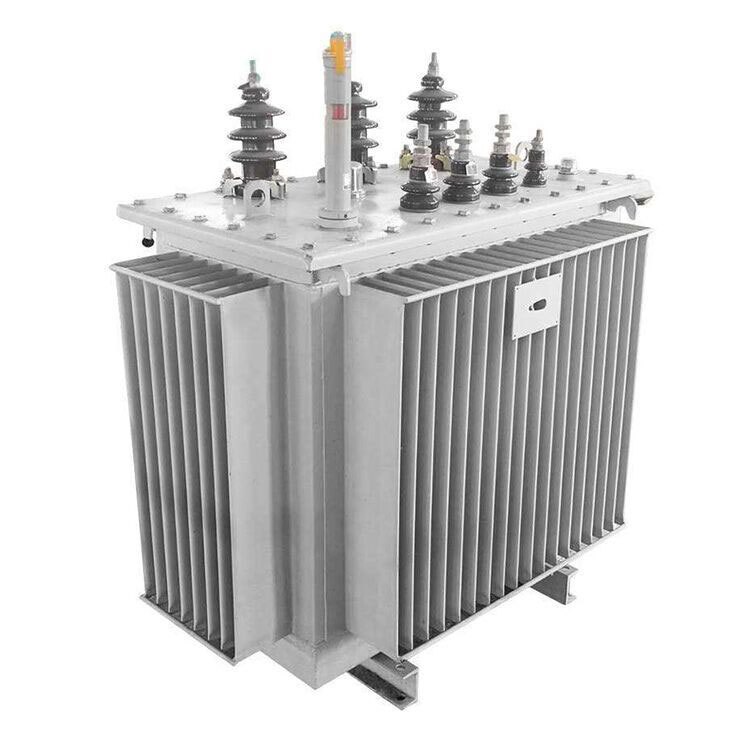

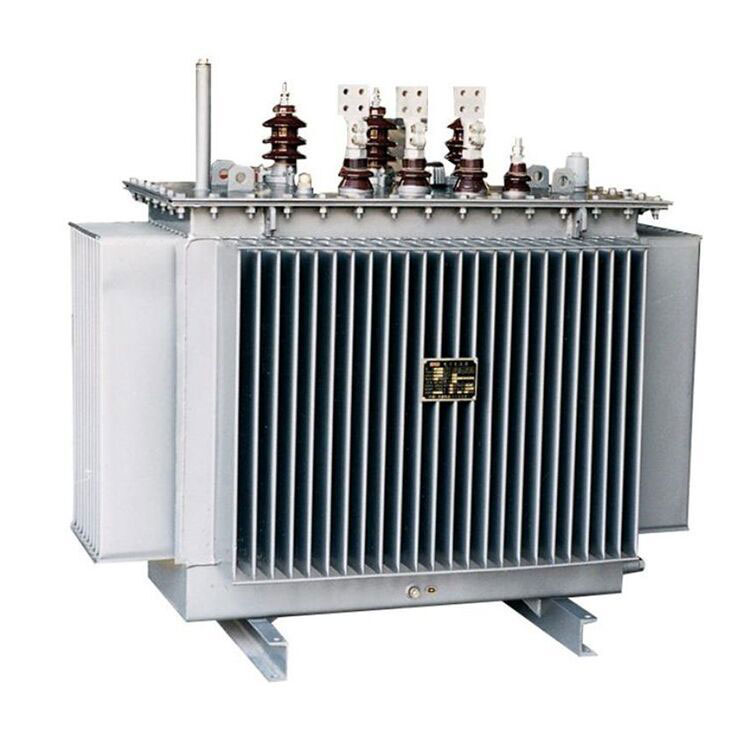

国際的な電力需要市場から、特にアフリカでは 500 kva 11 0.415 kv 柱上変圧器が可能な解決策であることがわかります。 Conso Electrical Technology and Science Co., Ltd. は中国の専門メーカーの 1 つであり、中国国家電力網公司の柱上変圧器の公開入札に参加する資格を持っています。同社は、500 kva 11 0.415 kv の柱上変圧器を 30 日間で 150 個以上生産することができ、各柱上変圧器は仕様が一致していることを確認するために必要なテストを受けました。私たちのサービスと柱上変圧器があなたの国の電力網で役立つことを願っています。
I. 無負荷損失の低減
(1) 高性能ケイ素鋼またはアモルファス合金の帯および段重ね継手を使用する。
(2) 鉄心の構造と製造プロセスを改善し、プロセス係数を低減します。
(3) 鉄ヨークの積層は避け、珪素鋼帯の塗装は行わず、せん断バリは0.02mm以下に抑えてください。
II.負荷損失の削減
(1) 電解銅よりも導電率の高い無酸素銅線材を使用し、導電率を向上させます。
(2) 電流密度の適切な低減、絶縁構造の改善、半オイルダクトの利用、プレハブ絶縁部品、完全な巻線の転置、一体型巻線のパッケージング、粘着性のワイヤと紙、絶縁体積の削減、巻線充填率の増加、および巻線寸法の最小化最適化された設計を通じて。
Ⅲ.他のコンポーネントの損失を削減する
(1) 鉄心の構造を改善して巻線の迷走磁束を制御し、アンペアターンバランスを調整してオイルタンクなどの部品の漂遊損失を低減します。
(2) パイプ型ラジエーターをコルゲートオイルタンク、フィン型ラジエーター、ヒートパイプなどに置き換え、放熱効率を高める新構造のラジエーターを採用する。
(3) 強化プラスチックファンの採用により、効率の向上と騒音の低減を実現しました。
(4) オイルタンク内の漂遊損失を減らすために磁気シールドまたは電気シールドを採用し、漂遊損失を最小限に抑えるためにバンドルまたはフラックスバリアに非磁性材料を使用します。
IV.作業機械の特性を活かしてロスを削減
変圧器の負荷に同期して容量が変化すると、「過容量」現象が解消または低減され、損失が低減されます。負荷の変動により電圧変動が発生し、作業機械が最も効率的な範囲を超えて動作することがあります。負荷変動に合わせて電圧を調整し、作業機械を最高効率に近づけ、三相電流バランスを維持し、高調波を最小限に抑えると、エネルギー消費を削減できます。
定格出力: | 500kVA; |
モード: | S13-M-500 または依存します。 |
一次電圧: | 11000V; |
二次電圧: | 0.415kV; |
ローディングロスなし: | 480W±10%; |
ローディングロス: | 5100W±10%; |
フェーズ番号: | 3相; |
ベクトルグループ: | Dyn5、Dyn11、Yyn0; |
電源周波数耐電圧: | 35kV; |
点灯インパルス耐電圧: | 75kV。 |
フロントマウント
|
サイドマウント
|
単相変圧器
|
単柱取り付け
|
ワインディングワークショップ |
コイル乾燥エリア |
オイル充填エリア |
完成品エリア |
変圧器オーブン |
鋳造設備 |
箔巻取機 |
木箱 |
鉄骨構造 |
