電気開閉装置はどのようにして配電をより安全にし、管理を容易にすることができるのでしょうか?

電気開閉装置が多くの購入者の予想以上に重要であるのはなぜですか?

多くの電力プロジェクトにおいて、電気開閉装置はシステムの中で最も目立つ部分ではありません。変圧器、ケーブル、発電機、および大型の生産設備は、プロジェクトのより「中心」に見えるため、多くの場合、より注目を集めます。しかし、障害が発生した場合、回路を分離する必要がある場合、または保守スタッフが安全に作業する必要がある場合、開閉装置は現場で最も重要な機器の 1 つになります。

電気開閉装置は、電気回路を制御、保護、切断するように設計されています。実際的には、電力システムを組織的に維持するのに役立ちます。これにより、オペレータは配電を管理可能なセクションに分割し、下流の機器を保護し、障害の影響を軽減することができます。適切な開閉装置がなければ、1 つの電気的問題がより広範囲のシステムに広がり、生産停止、安全上の問題、または高価な機器の損傷を引き起こす可能性があります。

購入者にとって、電気開閉装置の真の価値は金属キャビネット自体に限定されません。価値は、キャビネットの構造、サーキットブレーカー、バスバーの配置、保護装置、入出力フィーダー、インターロック設計、およびメンテナンスアクセスが実際のプロジェクトと一致しているかどうかによって決まります。机上では許容範囲に見えるキャビネットでも、設置場所のレイアウト、負荷条件、操作習慣、または拡張計画に適合しない場合、問題が発生する可能性があります。

経験豊富なバイヤーが価格だけを求めるのはこのためです。開閉装置が正しい電圧レベル、定格電流、短絡容量、設置環境、ケーブル引き込み方向、操作方法、検査要件に対応できるかどうかが問われます。納入後に繰り返し変更を必要とする安価なキャビネットは、慎重に指定されたソリューションよりもはるかに高価になる可能性があります。

電気開閉装置を選択する前に、購入者は通常どのような問題に直面しますか?

最初の一般的な問題は、プロジェクト情報が不完全であることです。購入者は、工場に複数の電気キャビネットが必要であることを知っているかもしれませんが、明確な単線図、負荷リスト、レイアウト計画、またはフィーダ配置を持っていない可能性があります。そのような状況では、メーカーが正しいキャビネットのタイプ、パネルの数、コンポーネントの構成、および保護方式を確認することが困難になります。

2 番目の問題は、異なる開閉装置カテゴリ間の混乱です。低圧開閉装置、中圧開閉装置、ガス絶縁開閉装置、空気絶縁開閉装置、引出式キャビネット、固定キャビネット、および分電盤は、互換性のある名前ではありません。各カテゴリには、独自の適用範囲、構造ロジック、安全要件、コスト レベルがあります。間違ったタイプを選択すると、設置、操作、メンテナンスに影響を与える可能性があります。

3 番目の問題は、敷地スペースが限られていることです。工業プラント、商業ビル、小型変電所、鉱山エリア、公共事業プロジェクトでは、電気室に十分な作業スペースが確保できない場合があります。開閉装置の配置を早期に検討しないと、購入者はキャビネットの奥行き、前面の操作スペース、背面のメンテナンス アクセス、ケーブル トレンチの位置、または換気の問題に直面する可能性があります。

4つ目は、今後のメンテナンスです。購入者の中には、初期購入コストに重点を置きながら、開閉装置が何年も使い続けることを忘れている人もいます。メンテナンス チームには、安全なアクセス、明確なラベル、信頼性の高い機械動作、適切なスペアパーツ、および回路を簡単に分離する方法が必要です。キャビネットの検査が難しいと、労働時間と運用リスクが増大する可能性があります。

5 番目の問題は、営業チームと技術チームの間のコミュニケーションが不明確であることです。購買チームは単純な製品名として「電気開閉装置」を要求する場合がありますが、エンジニアリング チームは非常に具体的な技術構成を期待します。これら双方の意見が一致しない場合、不確実性を秘めたまま注文が進む可能性があります。そこで重要になるのが入念な技術確認です。

電気開閉装置は配電システムをどのように保護しますか?

電気開閉装置は、スイッチング、絶縁、保護、測定、および制御機能を 1 つの組織化されたアセンブリに組み合わせることにより、配電システムを保護します。システムが正常に動作している場合、開閉装置はさまざまな負荷に電力を分配します。異常な状態が発生した場合、保護装置は障害のある回路を切断し、広範囲にわたるシステム損傷の可能性を軽減します。

中電圧システムでは、開閉装置には真空遮断器、変流器、電圧変圧器、保護リレー、バスバー、接地スイッチ、および機械的インターロックが含まれる場合があります。これらのコンポーネントは連携して障害を検出し、隔離します。たとえば、発信フィーダに短絡が発生した場合、保護システムは迅速に応答し、障害がさらに深刻な損傷を引き起こす前に回路ブレーカーを開く必要があります。

低電圧システムでは、電気開閉装置はモーター、照明、生産ライン、HVAC システム、ポンプ、および補助装置に電力を分配します。設計に応じて、固定ユニットまたは引き出し式ユニットを使用する場合があります。引き出し可能な構造により、他の回路への影響を少なくしながら個々の機能ユニットを分離または取り外しできるため、検査と交換がより便利になります。

安全性は電気定格だけではありません。構造にもよります。優れた開閉装置の設計では、内部の分離、接地の連続性、ドアのインターロック、操作ハンドル、ケーブル コンパートメント、換気、絶縁距離、明確な視覚的表示が考慮されています。これらの詳細は、オペレーターがキャビネットの状態を理解し、危険な操作を減らすのに役立ちます。

最良の結果は、キャビネットが工場検査に合格することだけではありません。より良い結果は、開閉装置が設置後も理解しやすく、保守しやすく、安定した状態を維持できることです。オペレータは、各フィーダが何を制御するのか、回路を分離する方法、主要部品を検査する場所、メンテナンス前にどのような手順に従わなければならないのかを知っておく必要があります。

注文する前にどの要素を確認する必要がありますか?

電気開閉装置を注文する前に、購入者はゆっくりといくつかの実用的な詳細を確認する必要があります。この段階を急ぐと、図面が何度も修正されることが多く、生産や設置が遅れます。

• 電圧レベル:プロジェクトに低圧開閉装置が必要か中圧開閉装置が必要かを確認し、定格電圧を注意深く確認してください。
• 定格電流:現在の状態だけでなく、将来の拡張の可能性も考慮して、入力回路と出力回路の予想される負荷電流を検討します。
• 短絡耐量:開閉装置は電力システムの障害レベルと一致する必要があります。
• キャビネット構造:固定構造、引き出し式構造、屋内構造、屋外構造、コンパクト構造、またはカスタマイズされた構造のどれがより適しているかを決定します。
• コンポーネント構成:サーキットブレーカー、リレー、メーター、変流器、変圧器、サージ保護、その他の機器を確認します。
• ケーブルの入口と出口:サイトに上部エントリ、下部エントリ、前面アクセス、または背面アクセスが必要かどうかを確認します。
• 設置環境：高度、湿度、ほこり、温度、腐食の危険性、換気を考慮してください。
• メンテナンスアクセス:設置後にオペレーターがキャビネットを安全に検査および保守できることを確認してください。
• 図面確認：可能な限り、単線図、レイアウト図、および荷重リストを準備します。
• テストと文書化:プロジェクトの受け入れに必要な工場の検査記録、図面、マニュアル、技術文書を求めます。

多くの購入者にとって最も難しいのは、メーカーがどのような情報を必要としているのかがわからないことです。専門のサプライヤーは、完璧な技術ファイルをただ待つのではなく、質問の整理を手伝ってくれるはずです。これは、エンジニアリング基準、作業習慣、現場条件が市場ごとに異なる可能性がある国際プロジェクトでは特に重要です。

電気開閉装置選定表

購入者はプロジェクト計画中のリスクをどのように軽減できるでしょうか?

優れた電気開閉装置の購入は見積もり前から始まります。購入者は、コミュニケーションの初期段階を単純な価格要求ではなく、技術的な確認プロセスとして扱うことでリスクを軽減できます。

有用な最初のステップは、単線図を収集することです。この図は、システム内で電力がどのように流れるかを示しており、メーカーが入力フィーダ、出力フィーダ、バス カプラ、計測ポイント、保護機能、負荷分散を理解するのに役立ちます。単線図が欠落している場合でも、サプライヤーは一般的なアドバイスを提供する可能性がありますが、見積もりの​​正確性は低くなります。

2 番目のステップは、サイトのレイアウトを明確にすることです。電気室は、必ずしも簡単に設置できる十分なスペースを備えて設計されているわけではありません。キャビネットの幅、奥行き、高さ、動作スペース、背面からのアクセス、ケーブルの差込口、ドアの開き方向を早めに確認してください。技術的に正しいキャビネットであっても、部屋に合わない場合は問題が発生する可能性があります。

3つ目は動作環境の確認です。清潔な屋内室内に設置される電気開閉装置には、鉱山地域、沿岸地域、湿気の多い環境、太陽光発電変電所、または粉塵の多いインフラプロジェクトで使用される機器とは異なる要件があります。環境の詳細は、エンクロージャの保護、換気、結露防止対策、および材料の選択に影響します。

4 番目のステップは、不完全な引用の比較を避けることです。ある見積書にプレミアム コンポーネント、テスト、図面、カスタマイズが含まれている一方で、別の見積書に基本的なキャビネットのみが含まれている場合、価格が低い方がより良い価値を示すわけではない可能性があります。調達チームは、比較が公平になるよう、サプライヤーに構成を明確にリストするよう依頼する必要があります。

5 番目のステップは、図面をレビューする時間を確保することです。電気開閉装置は、多くの場合、変圧器、変電所、ケーブル、制御システム、および下流の機器に接続されています。レビュー期間を短くすることで、生産開始前に費用のかかるミスを防ぐことができます。多くのプロジェクトでは、図面の承認を慎重に行うかどうかが、スムーズな設置と現場での調整の繰り返しの分かれ目となります。

電気開閉装置の検査と保守が容易になるのはなぜですか?

メンテナンスが容易な電気開閉装置は偶然に発生するものではありません。それは、キャビネットの設計、コンポーネントの配置、ラベル付け、文書化、アクセス計画から生まれます。開閉装置は 1 回限りの購入ではないため、ユーザーにとってこれは重要です。これは、長年にわたる運用、検査、トラブルシューティング、および拡張の可能性を通じて現場で機能しなければならない機器です。

明確なコンパートメントのデザインは重要な要素の 1 つです。機能エリアが適切に整理されていると、メンテナンス スタッフはバスバー エリア、ケーブル エリア、サーキット ブレーカー エリア、制御エリア、および計量エリアをより簡単に識別できます。これにより、検査中の混乱が軽減され、技術者がより安全な手順に従うことができます。

信頼性の高い機械動作も重要な要素です。ドア、ハンドル、インターロック、シャッター、引き出し式ユニット、および接地機構はスムーズに動作する必要があります。工場の検査時に操作が難しいと感じたキャビネットは、長年使用するとさらに操作が難しくなる可能性があります。購入者は外観だけで判断するのではなく、こうした細部にも注意を払う必要があります。

文書化も重要です。納入後のシステムを理解するために、図面、配線図、取扱説明書、部品リスト、検査記録などを掲載します。これは、プロジェクト チームが変わった場合や、数年後に現地のメンテナンス スタッフがシステムのトラブルシューティングを行う必要がある場合に特に役立ちます。

スペアパーツの計画を無視してはなりません。重要な電力システムの場合、購入者は予備の回路ブレーカー、制御コンポーネント、表示ランプ、ヒューズ、メーター、またはその他の頻繁に保守する部品が必要になる場合があります。これらのオプションを明確に説明できるメーカーは、最初の設置日だけでなく、購入者が実際の動作条件に備えるのに役立ちます。

メーカーはどうすればより良い購入決定をサポートできるでしょうか?

優れた電気開閉装置メーカーは、キャビネットを組み立てるだけではありません。メーカーは、バイヤーがプロジェクトの要件を明確な技術的ソリューションに変換できるよう支援する必要があります。これには、適切な質問をすること、図面を確認すること、キャビネットの違いを説明すること、コンポーネントのオプションを確認すること、各決定が安全性、コスト、設置、メンテナンスにどのような影響を与えるかを購入者が理解できるように支援することが含まれます。

コンソー電気科学技術株式会社 は、開閉装置、変電所、変圧器、および関連する配電製品などの電気機器の製造に携わっています。電気開閉装置を必要とするバイヤーにとって、製造指向のチームと協力する価値は、技術的なコミュニケーションを生産の現実とより直接的に結び付けることができることです。

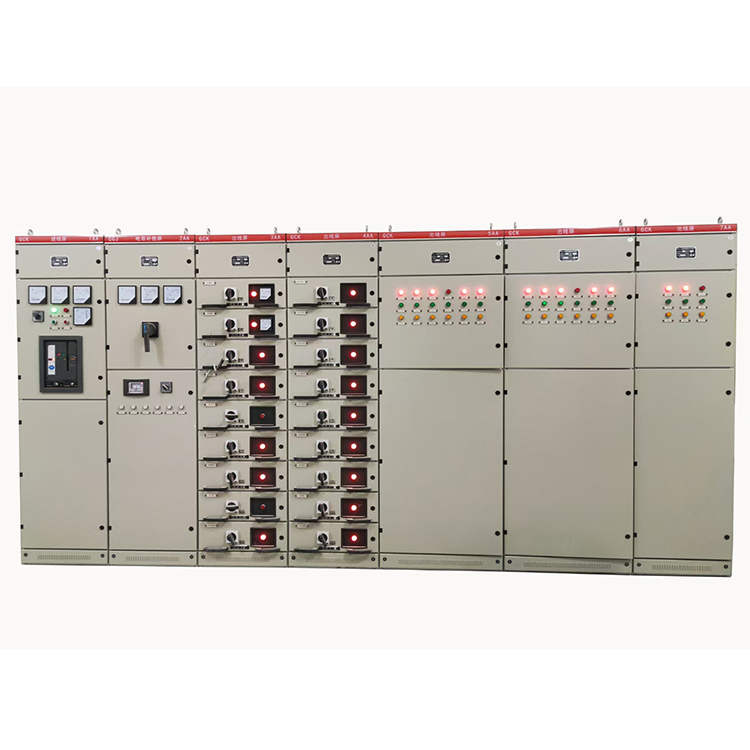

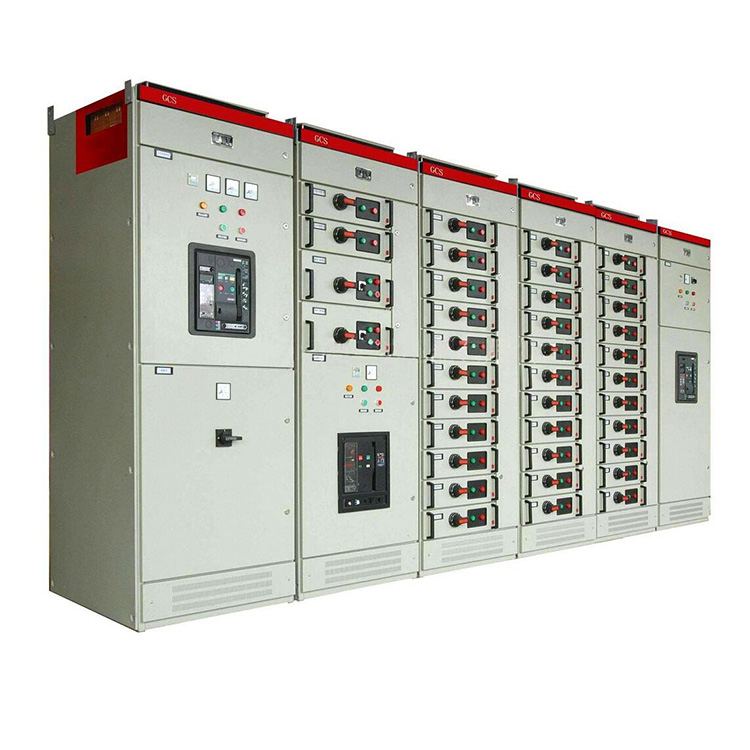

たとえば、購入者が小型変電所用の低電圧開閉装置を必要としている場合、議論はキャビネット名にとどまるべきではありません。メーカーは、プロジェクトに GGD、GCK、GCS、MNS、またはその他の適切な構造が必要かどうかを確認する必要があります。購入者が中電圧開閉装置を必要とする場合、メーカーは電圧レベル、回路ブレーカーの構成、保護リレーの要件、およびケーブルの配置の検討を支援する必要があります。

もう 1 つの利点はカスタマイズです。多くのプロジェクトでは、完全に標準的なキャビネットに依存することはできません。設置場所には、特殊な寸法、特定のコンポーネント ブランド、特殊なケーブル エントリ、追加の計量器、予約された拡張スペース、または入力フィーダと出力フィーダの特定の配置が必要な場合があります。有能なメーカーはこれらの詳細を検討し、より実用的な提案を提供できます。

強力なサプライヤー関係は、明確な情報に基づいて構築されます。購入者は図面とプロジェクトの条件を共有する準備ができている必要があり、一方、メーカーは整理された質問と現実的な提案で応答する必要があります。この双方向のコミュニケーションにより、隠れたリスクが軽減され、購入プロセスがより穏やかに、より迅速に、より信頼できるものになります。
